Фасадный кронштейн 100 мм Левый
52,50
₽
Характеристики товара
Единица измерения:
шт
Доступность:
в наличии

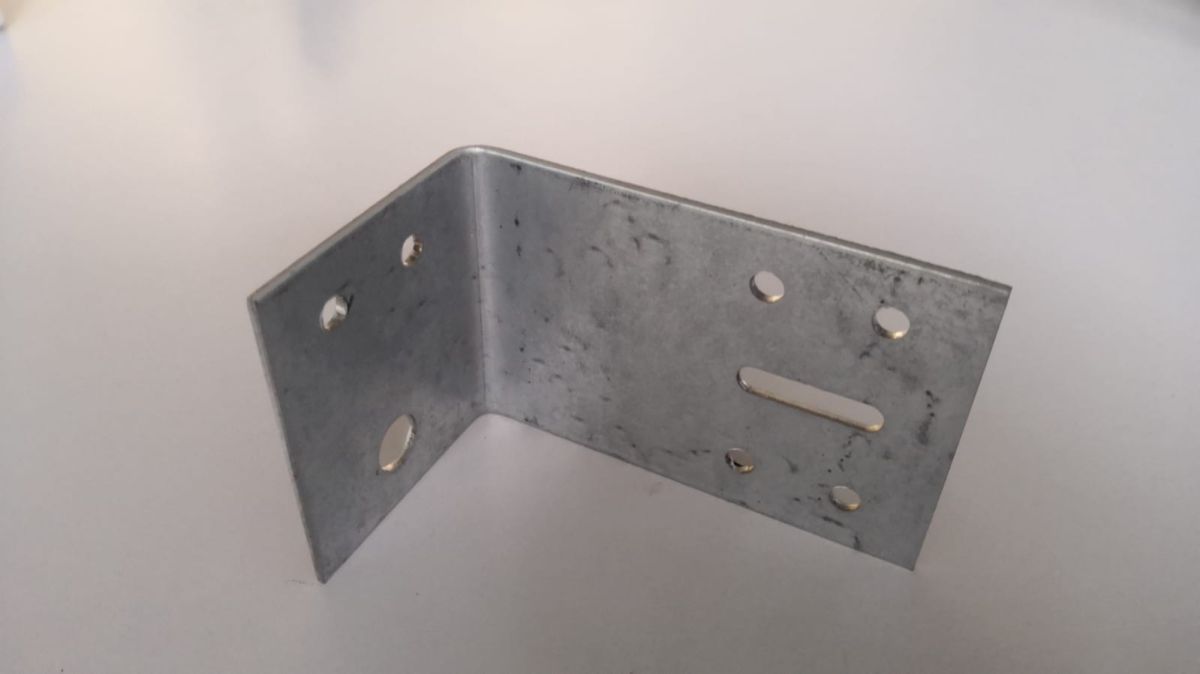

Кронштейн фасадный — это монтажный элемент, используемый для крепления декоративного фасада к несущей стене здания.
Фасадный кронштейн предназначен для систем вентилируемых фасадов (СВФ) с облицовочным материалом из дерева.

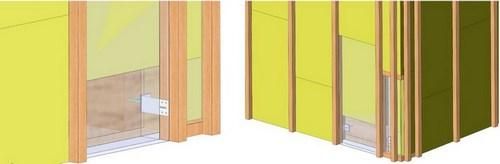

В СВФ Гвозdeck основным элементом являются оригинальные кронштейны – фасадный (ФК) и фасадный угловой (ФКУ). ФК и ФКУ используются для крепления подсистемы к несущей стене здания. Кронштейны имеют несколько монтажных отверстий и обеспечивают надежное крепление к любому несущему основанию. ФКУ рекомендуется использовать для оформления оконных проемов и внешних углов здания. В качестве вертикальной обрешетки подсистемы рекомендуем использовать антисептированные деревянные бруски. Отличительное особенностью кронштейнов ФК и ФКУ является оригинальная линейка размеров, полное отсутствие «мостиков холода», рациональная комбинация отверстий.
Особенности фасадного кронштейна Гвозdeck:
Энергосбережение на 15% выше аналогов;
Удобное регулирование положения подсистемы фасада в 2-х плоскостях;
Возможность установки подсистемы на любое основание.
Применение

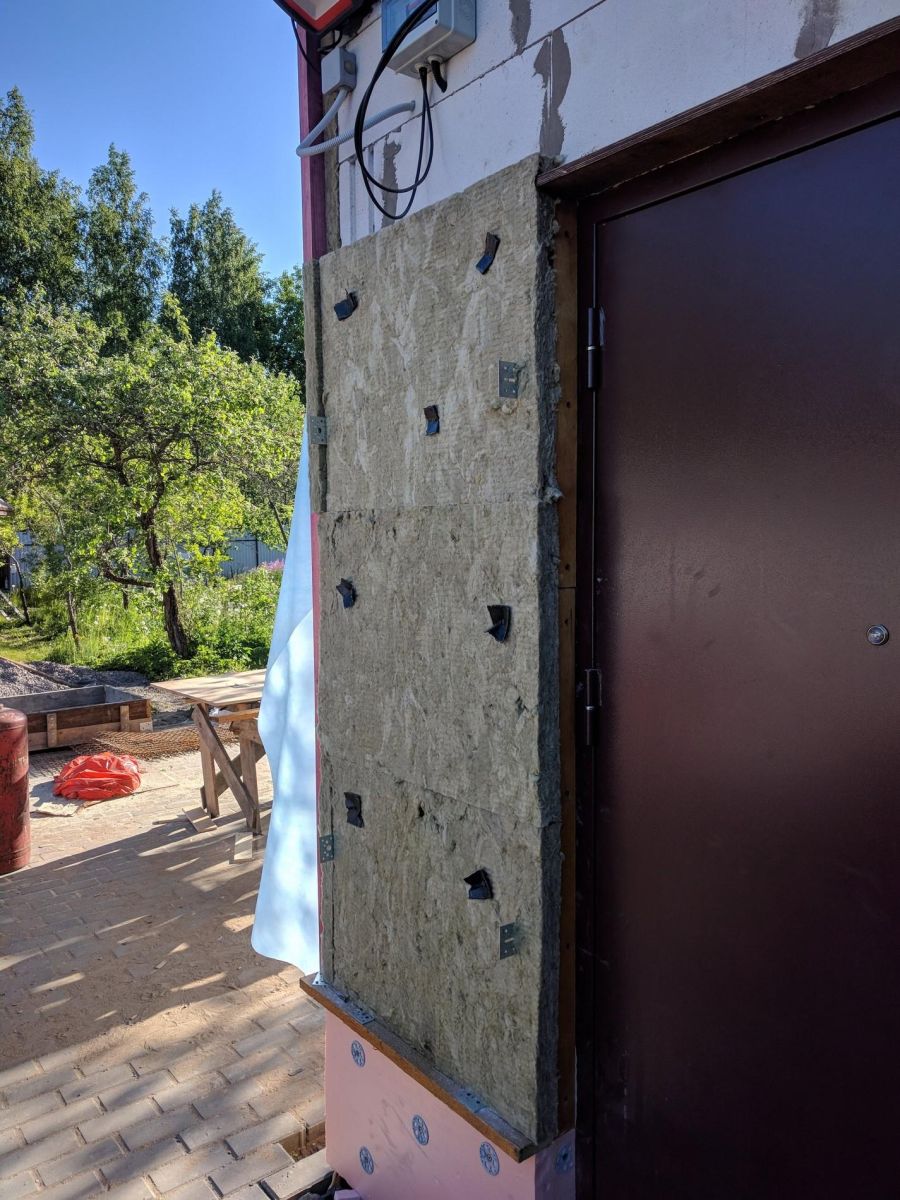

Пространство между несущей стеной здания и декоративным фасадом с целью улучшения энергосбережения здания заполняется утеплителем. Толщина утеплителя рассчитывается, исходя из требований к энергосбережению и обычно составляет от 100 до 200мм.
Вместе с кронштейном ФК в зависимости от основания применяются различные крепежные элементы: клиновые или химические анкеры, распорные дюбели. Самым распространенным решение является использование распорных (фасадных) дюбелей, размер которых подбирается под тип основания.
Распорные дюбели
Распорные дюбели
Фасадный дюбель состоит из двух частей: гильзы и распорный элемент. Распорные элементы изготавливаются из стали и имеют класс прочности 8.8 и защитное покрытие из горячего или термодиффузионного цинка, что позволяет применять их в различных условиях эксплуатации.
Гильза фасадного дюбеля изготовлена из полиамида, что дает высокие нагрузки на вырыв и широкий температурный диапазон монтажа и эксплуатации, являются универсальными для различных типов основания, имеют фланец, который предотвращает контакт распорного элемента с кронштейном, что препятствует появлению "мостика холода".
Конструкция «правильного» фасадного дюбеля позволяет осуществлять быстрый монтаж при помощи молотка с финишной дотяжкой на 0,5 витка в ручном режиме

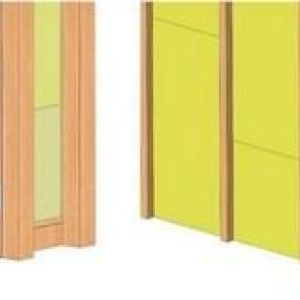

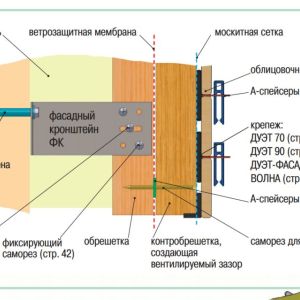

Основное принципиальное отличие фасада с отделочным материалом из древесины от фасада с металлической подсистемой это более простая конструкция подсистемы и оригинальная технология заполнения утеплителем пространства между несущей стеной здания и фасадом.
В качестве несущего вертикального профиля для систем вентилируемых фасадов с облицовочным материалом из дерева мы предлагает использовать антисептированный брусок из хвойных пород древесины. В отличие от металла древесина имеет нулевой коэффициент расширения вдоль волокон и не требует компенсации термического расширения профиля. Кроме этого, использование деревянных брусков в качестве несущего профиля очень выгодно сказывается на энергосберегающих свойствах фасада и позволяет существенно упростить конструкционные решения в отличие от традиционных металлических подсистем.
монтаж

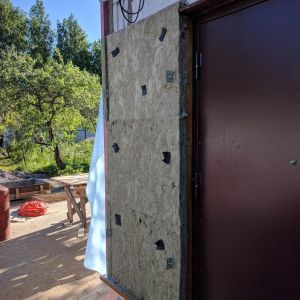

Кронштейн устанавливают на несущее основание при помощи фасадного дюбеля. Самым слабым звеном в системе «кронштейн - фасадный дюбель - несущее основание» является точка крепления к несущему фасаду. Процесс выбора фасадного дюбеля заключается в проведении испытаний, в процессе которых подбирается его длина исключающая деформацию крепежного узла при нагрузке 100кг.
Разметка расположения кронштейнов

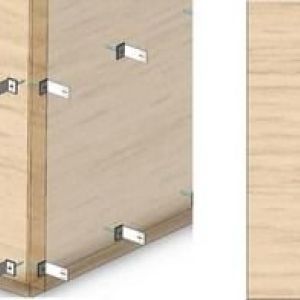

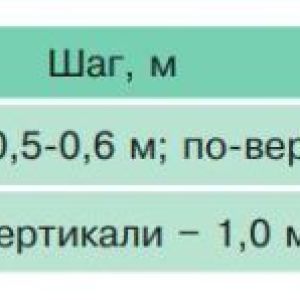

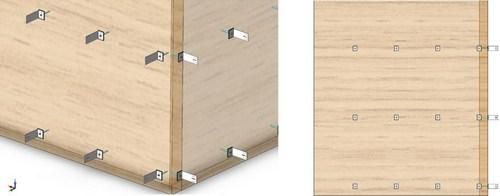

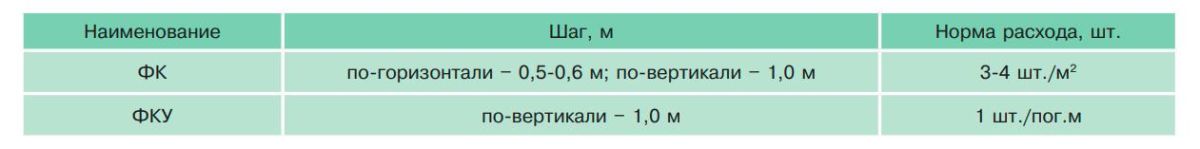

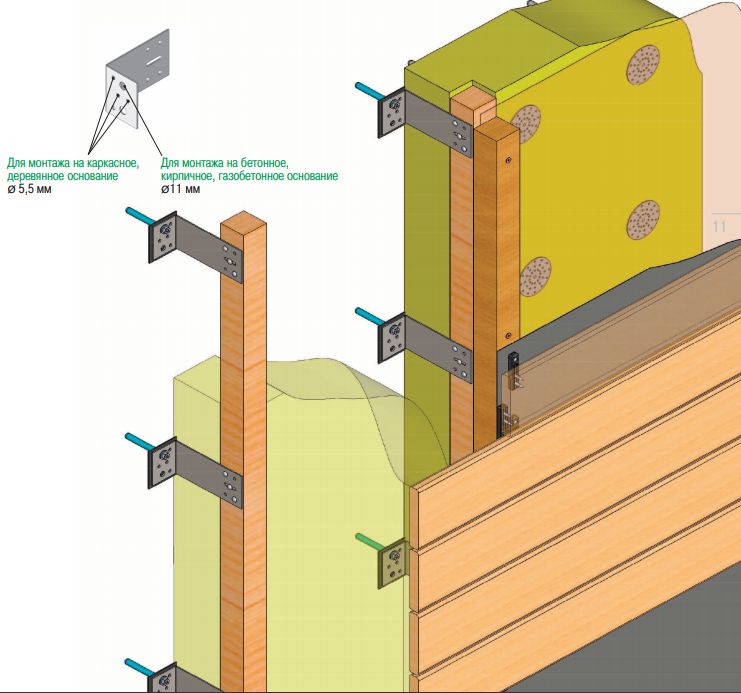

Фасадный кронштейн должен располагаться строго по проекту с определенным шагом. Если проектная документация отсутствует, то можно воспользоваться расстановкой, которая подтвердила свою жизнеспособность. А именно, горизонтальный шаг установки кронштейнов принимаем кратно ширине утеплителя, а вертикальный шаг – 1 метр. Таким образом, получаем на 1 кв. метр фасада 4 точки крепления. Естественно, эта цифра на практике будет несколько выше потому, что добавится еще столбец кронштейнов на оформление угла и будут использованы дополнительные кронштейны для оформления оконных и дверных проемов.
Горизонтальный шаг системы- это шаг вертикальных брусков обрешетки. А вертикальный – это расстояние между точками крепления кронштейнов к профилю.

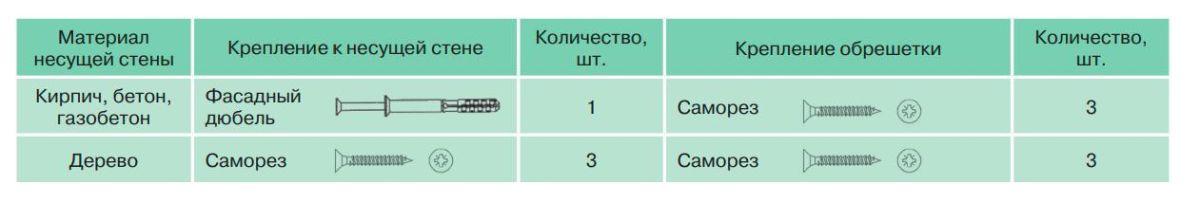

На сколько фасадных дюбелей крепить кронштейн

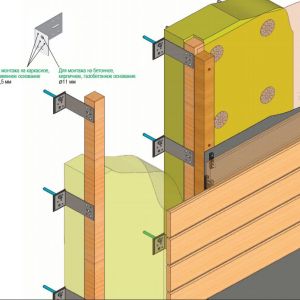

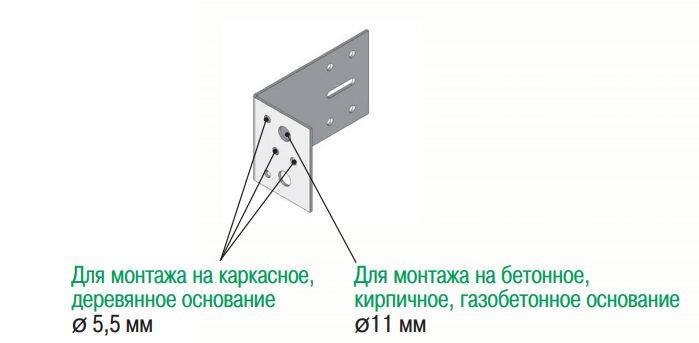

Монтаж на бетонное, кирпичное, газобетонное основание предполагает использование фасадного дюбеля. В кронштейне ФК имеется только одно отверстие диаметром 11мм под фасадный дюбель.
Монтаж на каркасное, деревянное основание предполагает использование 2-х саморезов, под которые имеются отверстия диаметром 6мм.
Материал: Сталь
Гальваническое (электролитическое) цинковое
Порошковая покраска
Фасадные кронштейны для систем деревянных фасадов выпускаются с двумя видами защитного покрытия: цинковое или цинковое с порошковой краской. Стандартным решением является заводское цинковое покрытие. Такое защитное покрытие гарантированно обеспечивает требуемую долговечность кронштейна на протяжении 10-15 лет эксплуатации в условиях умеренно холодного климата. В случае строительства фасадов на объектах в регионах с повышенной влажностью воздуха, в городских условиях, в местах с морским климатом необходимо дополнительное защитное покрытие. Из всего перечня современных защитных покрытий наиболее качественным является порошковая окраска. Порошковая окраска имеет хорошую адгезию к основанию и высокую износостойкость.
Фасадный кронштейн предназначен для систем вентилируемых фасадов (СВФ) с облицовочным материалом из дерева.
В СВФ Гвозdeck основным элементом являются оригинальные кронштейны – фасадный (ФК) и фасадный угловой (ФКУ). ФК и ФКУ используются для крепления подсистемы к несущей стене здания. Кронштейны имеют несколько монтажных отверстий и обеспечивают надежное крепление к любому несущему основанию. ФКУ рекомендуется использовать для оформления оконных проемов и внешних углов здания. В качестве вертикальной обрешетки подсистемы рекомендуем использовать антисептированные деревянные бруски. Отличительное особенностью кронштейнов ФК и ФКУ является оригинальная линейка размеров, полное отсутствие «мостиков холода», рациональная комбинация отверстий.
Особенности фасадного кронштейна Гвозdeck:
Энергосбережение на 15% выше аналогов;
Удобное регулирование положения подсистемы фасада в 2-х плоскостях;
Возможность установки подсистемы на любое основание.
Применение
Пространство между несущей стеной здания и декоративным фасадом с целью улучшения энергосбережения здания заполняется утеплителем. Толщина утеплителя рассчитывается, исходя из требований к энергосбережению и обычно составляет от 100 до 200мм.
Вместе с кронштейном ФК в зависимости от основания применяются различные крепежные элементы: клиновые или химические анкеры, распорные дюбели. Самым распространенным решение является использование распорных (фасадных) дюбелей, размер которых подбирается под тип основания.
Распорные дюбели
Распорные дюбели
Фасадный дюбель состоит из двух частей: гильзы и распорный элемент. Распорные элементы изготавливаются из стали и имеют класс прочности 8.8 и защитное покрытие из горячего или термодиффузионного цинка, что позволяет применять их в различных условиях эксплуатации.
Гильза фасадного дюбеля изготовлена из полиамида, что дает высокие нагрузки на вырыв и широкий температурный диапазон монтажа и эксплуатации, являются универсальными для различных типов основания, имеют фланец, который предотвращает контакт распорного элемента с кронштейном, что препятствует появлению "мостика холода".
Конструкция «правильного» фасадного дюбеля позволяет осуществлять быстрый монтаж при помощи молотка с финишной дотяжкой на 0,5 витка в ручном режиме
Основное принципиальное отличие фасада с отделочным материалом из древесины от фасада с металлической подсистемой это более простая конструкция подсистемы и оригинальная технология заполнения утеплителем пространства между несущей стеной здания и фасадом.
В качестве несущего вертикального профиля для систем вентилируемых фасадов с облицовочным материалом из дерева мы предлагает использовать антисептированный брусок из хвойных пород древесины. В отличие от металла древесина имеет нулевой коэффициент расширения вдоль волокон и не требует компенсации термического расширения профиля. Кроме этого, использование деревянных брусков в качестве несущего профиля очень выгодно сказывается на энергосберегающих свойствах фасада и позволяет существенно упростить конструкционные решения в отличие от традиционных металлических подсистем.
монтаж
Кронштейн устанавливают на несущее основание при помощи фасадного дюбеля. Самым слабым звеном в системе «кронштейн - фасадный дюбель - несущее основание» является точка крепления к несущему фасаду. Процесс выбора фасадного дюбеля заключается в проведении испытаний, в процессе которых подбирается его длина исключающая деформацию крепежного узла при нагрузке 100кг.
Разметка расположения кронштейнов
Фасадный кронштейн должен располагаться строго по проекту с определенным шагом. Если проектная документация отсутствует, то можно воспользоваться расстановкой, которая подтвердила свою жизнеспособность. А именно, горизонтальный шаг установки кронштейнов принимаем кратно ширине утеплителя, а вертикальный шаг – 1 метр. Таким образом, получаем на 1 кв. метр фасада 4 точки крепления. Естественно, эта цифра на практике будет несколько выше потому, что добавится еще столбец кронштейнов на оформление угла и будут использованы дополнительные кронштейны для оформления оконных и дверных проемов.
Горизонтальный шаг системы- это шаг вертикальных брусков обрешетки. А вертикальный – это расстояние между точками крепления кронштейнов к профилю.
На сколько фасадных дюбелей крепить кронштейн
Монтаж на бетонное, кирпичное, газобетонное основание предполагает использование фасадного дюбеля. В кронштейне ФК имеется только одно отверстие диаметром 11мм под фасадный дюбель.
Монтаж на каркасное, деревянное основание предполагает использование 2-х саморезов, под которые имеются отверстия диаметром 6мм.
Материал: Сталь
Гальваническое (электролитическое) цинковое
Порошковая покраска
Фасадные кронштейны для систем деревянных фасадов выпускаются с двумя видами защитного покрытия: цинковое или цинковое с порошковой краской. Стандартным решением является заводское цинковое покрытие. Такое защитное покрытие гарантированно обеспечивает требуемую долговечность кронштейна на протяжении 10-15 лет эксплуатации в условиях умеренно холодного климата. В случае строительства фасадов на объектах в регионах с повышенной влажностью воздуха, в городских условиях, в местах с морским климатом необходимо дополнительное защитное покрытие. Из всего перечня современных защитных покрытий наиболее качественным является порошковая окраска. Порошковая окраска имеет хорошую адгезию к основанию и высокую износостойкость.
